细碎机结构特征和工艺流程
细碎机结构特征
恒源矿机生产的细碎机类型为单转子、多排、不可逆式锤式破碎机。我司生产的细碎机设备结构是由皮带轮、轴承部、圆盘、销轴、轴套、锤头、飞轮、进料口、壳体、衬板、反击板、打击板、打击板调节杆、筛板、入口筛等部件组成。壳体采用钢板焊接由上下两部分组成，各部件用螺栓连接成一体。筛板、衬板由高合金钢制成，锤头采用超高合金铸造及最先进的热处理工艺。细碎机的主轴上安装有数排圆盘，圆盘上有数个销孔，锤柄和锤头用销轴饺接在各圆盘之间。由于是自由悬挂，在高速运转时锤头向外张开，当遇到难碎物件时，能沿销轴回转，从而避免机件损坏，起着保护作用。转子两端支承在滚动轴承上，轴承座用螺栓固定在壳体上。主轴皮带轮与电动机用数根三角带联接传动。为了使转子运转平稳，在主轴的另一端装有飞轮。衬板均用螺栓固定在壳体上。整体铸造的圆弧卸料筛板安放在横梁上，下壳体两端盖板均能全部打开，便于更换筛板及维修。
细碎机结构图
本公司研制生产的PX系列细碎机壳体均采用优质碳钢全位置焊接构造。转子整体均做动静平衡试验，合格后方可装机。调节装置全部在机外进行，根据各部件磨损状况，可调节锤头与打击板、锤头与筛板之间隙。合理的使用调节装置，可将物料有效地控制在<3-5mm 以下。恒源细碎机具有体轻紧凑、结构简单、易操作维护、破碎比大、产品粒度均匀而小、生产能力高、能耗低等特点。

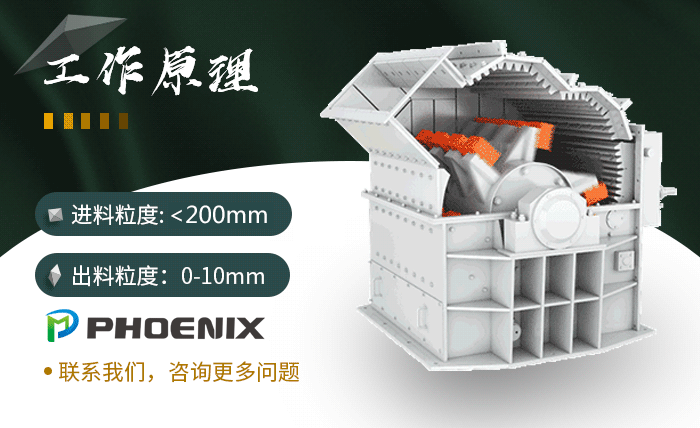

细碎机原理动画
细碎机工艺流程
物料由提升或传送带均匀地送入进料口，自然流经内筛选系统，使合格物料不经打击便可直接排出，减少了各部件的磨损。筛上物料继续前行进入第一反击腔，立即碰到高速运动的锤头强有力的打击，将物料在自由状态下高速弹射向反击板，由反击板再反射回来，密集高速的物料往返飞行，使不同飞行方向的物料之间碰撞、打击、摩擦，物料沿其脆弱面不断破裂，从而达到高效的破碎效果。

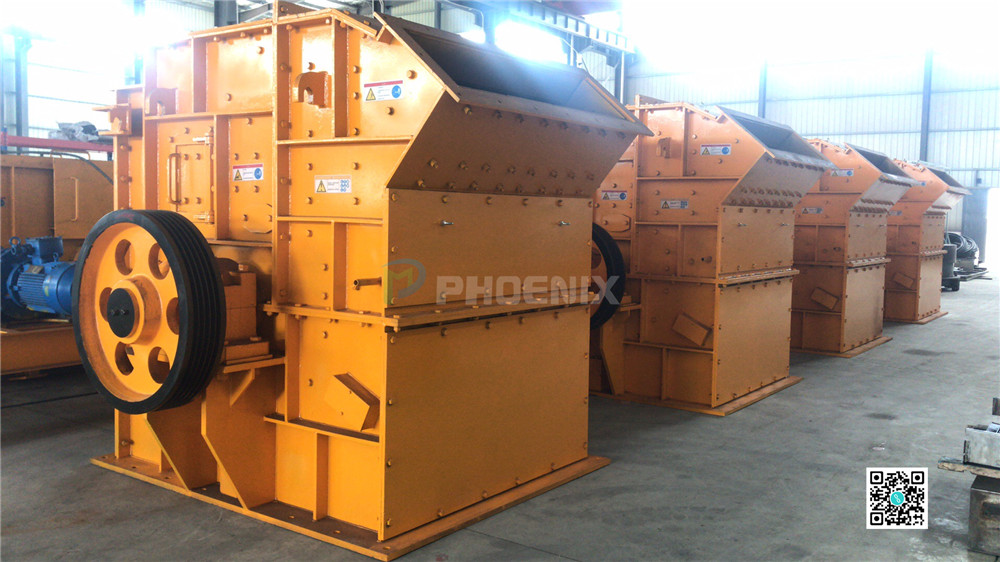

细碎机出厂图
物料继续在锤头运动力的作用下，逐步进入二、三腔进行同样的程序，使物料很快变小落至筛板，合格物料立即由筛孔排出，稍粗物料由打击板与锤头、筛板与锤头外圆弧面之间距逐渐缩小，进行挤压、剪切破碎，直至合格才会全部排出，最后由提升机或输送带运至料库及下道工作程序。

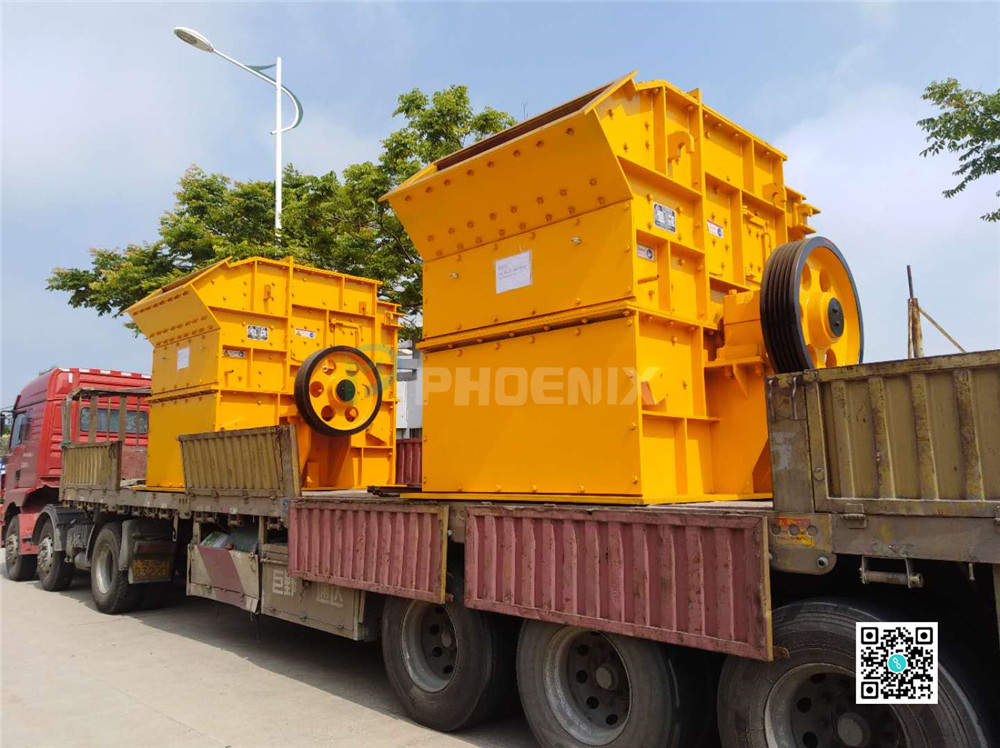

细碎机发货照片
上海恒源矿山设备有限公司具有23年专业生产细碎机的生产经验，工厂位于江苏启东滨海工业园区，具有6万多平米的加工工厂，欢迎广大细碎机采购商前来工厂参观访问，如果您想了解更多细碎机产品咨询，请关注上海恒源官网：https://www.shhyyj.com，或者关注细碎机主题站：https://www.shhylq.com，欢迎转发此文给需要的人，谢谢！
